导轨式升降作业平台设计配置方案书
发布：admin 浏览：1203次 发布时间：2019-06-26 23:54:08
分享到：
致：海南 海口市
在研究了贵司所有文件和设备的技术资料后，我公司对《海南海口市采购一台液压升降作业平台》报价如下：
|
产 品 名 称 |
型 号 |
商标 |
生产厂家 |
产地 |
总 价
(元/台) |
数量
(台)
|

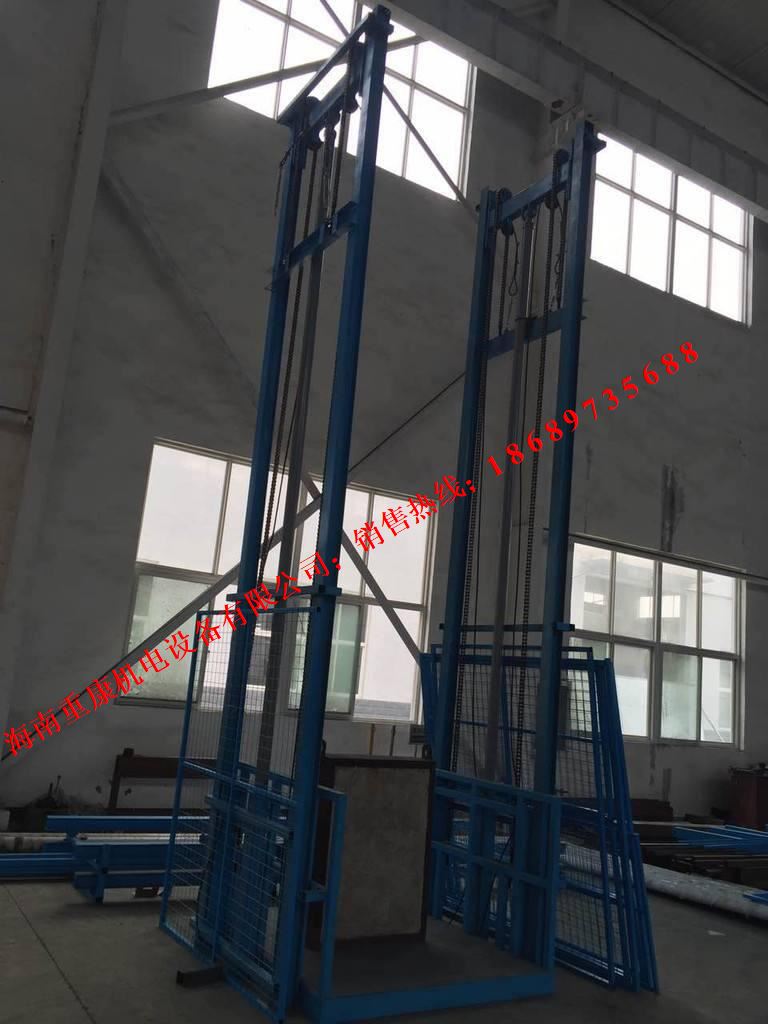

导轨式
升降作业平台 |
SJD1-14 |
|
|
济南市济阳县 |
97075.00 |
1 |
|
电梯门 |
不用 |
- |
- |
选配 |
35780.00 |
2 |
|
不锈钢吊厢(箱体) |
- |
- |
- |
选配 |
4500.00 |
1 |
|
检测费 |
不用 |
|
质量监督检验费（办合格证） |
9000.00 |
1 |
|
总计： |
小写：￥：124355元 不含税票 |
备注：以上报价为设备报价包含材料费、运输费、包装、安装费、调试；
交货期： 收到预付款15个工作日内开始发货；
质保期： 壹年（验收合格之日起）
付款方式： 预付50％；货到安装前40％；安装调试完毕付清余款 。
技 术 协 议
一、设备基本参数表
|
产 品 名 称 |
型 号 |
载 重
(t) |
净升高度
( m ） |
平台尺寸
L(mm)*W(mm) |
作业动力
（v） |
层数
|
双体导轨式
升降作业平台 |
SJD1-14 |
0.5-1 |
14 |
1800*1600 |
380 |
5 |
二、主要部件说明
★ 一、 台面框架： 台面主体选用国标高强度120*60*6矩管以及国标100*50*5mm矩管焊接而成； 莱钢产
★ 二、 主体结构： 采用60*60*5mm高强度锰钢方管 莱钢产
★ 三、 泵 站： 5.5kw/380V德国鞍山合资一体式双作用液压泵站。
★ 四、 油 缸： 河北恒宇产1支Φ：100mm/精磨液压油缸，配有防坠锁；
★ 五、 电 器： 施耐德电器；
★ 六、 轴销材料： 45#型钢调制
★ 七、 轴 承： SF-1无油自润滑轴承，更易维修，保养次数少。
★ 八、 液压油管： 沈阳橡胶四厂产高压双层钢网橡胶管.
★ 九、 密 封 件： 日本华尔卡牌（进口密封圈，增加使用寿命）
★ 十、 液 压 油： 昆仑牌：46号抗磨液压油
★ 十一、链 条： 高强度耐磨24A号。
★ 十二、钢 丝 绳： 防坠钢丝绳14号;平衡钢丝绳14号。
★ 十三、升降速度： 5-7米/分；五层数显控制
★ 十四、设备表漆颜色：蓝色（可根据客户需求决定）;
三、产品性能介绍
★ 自保式控制升降，一楼和二楼、三楼、四楼、五楼均有数显控制器开关。
★ 工作平台上下方均安装应急停止按钮，以保证操作、使用人员的人身安全。
★ 在停电或突然断电时升降台具有自锁功能；
★ 工作平台上配有1000mm高方管护栏外封防护网；
★ 系统设有应急下降阀；当升降台工作时突然断电，可以采用此装置使升降台安全下降。
★ 配有互动连锁装置，如有任意一层门在能没关闭状态下，设备始终处在断电中，大大确保了安全运行。
★ 选用标准电梯控制板、液晶显示召唤盒、相关线束和接插件。外形美观，操纵方便，可视化显示设备所在楼层位置，线束采用接插件连接，控制有自动和手动控制；
★ 防爆性能好；我公司液压货梯采用低凝阻燃液压油，油箱又为整体密封，电机、油泵浸没在液压油中，能有效防止可燃气、液体的燃烧。
★ 故障率低；由于我公司采用了先进的液压系统，且有良好的电液控制方式，货梯运行故障可降至最低。
★ 节能性好；我公司液压货梯下行时，靠自重产生的压力驱动，能节省能源。
四、安全功能保护配置
★ 应急保护：配电箱外部设有应急急停功能，如设备在工作状态中出现意外情况，确保设备不造成二次意外事故。
★ 超载保护：设备动力系统（泵站）设有超载自锁功能，如载货超重设备自锁功能自动启用，设备会处于停止不升状态中为确保设备过量超载造成的意外事故。
★ 油缸保护：油缸底部配有爆死装置，如设备在工作状态下油管断裂，油缸底部防爆阀就起到相应的爆死状态，防止油缸瞬间的降落。
★ 线路保护：线路保护是指整套线路都是由专用绝缘管包裹，防止线与线直接的连接，预防线路漏电和联电。
★油箱油温保护：当油箱中油温超过某一值时，油温保护装置发出信号，会自动控制泵站停止作业使用，当油温下降后方可启动作业。
★ 防坠保护：设备自身设计有防坠器和钢丝绳，根据不同吨位的设备配有不同型号防坠器和钢丝绳，预防链条断裂，起到防坠平衡等功能。
★互动连锁保护：设备安装有互动连锁装置；当设备停靠在任意层楼时，如层门未关闭设备始终处在停止状态；可实现任意一层门在未关闭状态下，设备始终停止状态，确保了安全。
五、售后说明
（1）．我公司组建了一批强硬的应急维修服务队，有经验丰富的现场工程师和高级技师，对出现的任何问题都能在最快的时间内赶到现场，进行维修和更换。
（2）．产品交付一周内，我公司售后服务部的工作人员会根据客户的联系方式，进行电话跟踪咨询，直到客户满意为止。
（3）．所有有关于产品质量投诉，在30分钟内经予答复，24小时内赶到现场，并根据投诉的情况确定处理措施，进行维修和更换。
（4）．我公司承诺所有维修人员随叫随到，更好的为客户排忧解难。
（5）．保质期内有关于产品质量引发的费用，由我公司承担。
（6）．保质期内由于贵方的使用不当，或者是自然环境造成的我方免费提供维修，维修所用的材料和配件均只收成本价。
（7）．保修期内的产品，我公司承诺定期上门检测和维护。
