| 序号 | 项目名称 | 产地、规格型号、备注 |
| 1 | 产品型号 | SJD5-5.0 |

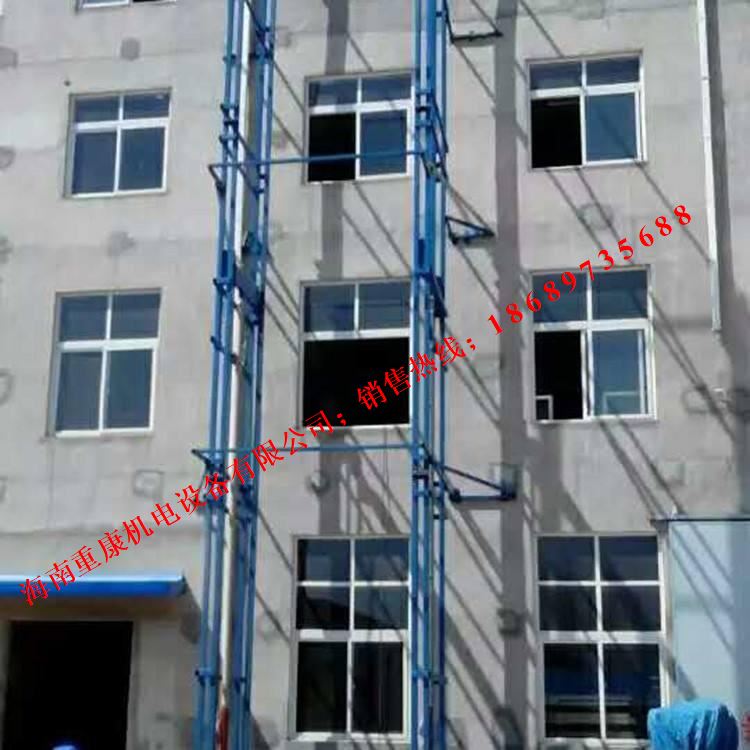

| 2 | 产品名称 | 导轨式升降平台 |
| 3 | 产品额定 | 5000kg动载荷 |
| 4 | 升降高度 | 3000mm |
| 5 | 升降速度 | 3-4m/min |
| 6 | 台面尺寸 | 1500×1500mm货物从1500mm边进出 |
| 7 | 控制方式 | 手动按钮，电液结合 |
| 8 | 层 站 | 三层三站，任意一层实现升降 |
| 9 | 地坑尺寸 | |
| 10 | 弹性压缩 | 放上额定载荷后，台面下沉≤20mm |
| 11 | 自然下沉 | ＜20mm/24小时 |
| 12 | 主 结 构 |
1．竖架为80x80X8mm方管、横梁为12#槽钢。 2. 上、下滑块200×100×8矩管再加10mm加强板 3.台面用160x80矩管做框架上铺6mm厚花纹钢板。 4.台面护栏高900mm，用40x40mm方管焊接 5.产品使用材料济钢产 |
| 13 | 液压油缸 | 油缸2支、缸径Ø90 |
| 14 | 油缸材质 | 45#碳结钢、镗孔精桁磨 |
| 15 | 密 封 圈 | 日本华尔卡Ø110 |
| 16 | 传动链条 | 济南市链条厂，20A起重用链条，双链条传动 |
| 17 | 动力配置 | 380v三相四线 |
| 18 | 电机功率 | 380v/15kw/150L |
| 19 | 控制电源 | 380v-220v-24v |
| 20 | 泵站单元 | 最大流量18L/min,最大压力16MPa，油箱60L, |
| 21 | 系统压力 | 10mpa |
| 22 | 液压油管 | Ø22高压双层、钢网编织耐油橡胶管 |
| 23 | 电 磁 阀 | 220v-24v流量35L/min |
| 24 | 液 压 油 | 出口产品不含液压油,要选用符合中石化长城牌或中石油昆仑牌规定,冬季用耐磨32# 夏季用耐磨46# |
| 25 | 电 器 | 继电器、行程开关、接触器、断路器、三联按钮、按钮、指示灯、控制变压器。选用国内名牌人民、正泰、德力西 |
| 26 | 其他辅料 | 5x5角钢、12#重槽、连接板、膨胀螺栓等 |
| 27 | 安全措施 |
1.起重链条为双链条，其中一根断裂不会有危险发生 2.保险钢丝绳4根，直径12mm，平衡绳4根，直径12mmm 3.泵站出口至油缸处油路为无缝钢管或高压双层钢丝编织耐油胶管，可避免因油管爆裂引起的急降发生 4.控制:接近开关控制、限位装置，控制灵敏，经久耐用 5.机械部分油缸限位，超限自停 6.泵站有溢流阀 7.所有控制失效:液压油限量控制 |
